高效過濾器檢漏原理、合規標準及全行業應用解析
高效過濾器檢漏原理、合規標準及全行業應用解析
在潔凈環境控制系統中，高效過濾器是阻隔空氣微粒、微生物污染，保障潔凈空間達標的核心終端設備。高效過濾器檢漏是潔凈室驗證、日常運維、合規審計的核心剛需項目，是排查設備隱性泄漏、穩定潔凈等級、滿足監管要求的關鍵手段。本文依托國標與新版 GMP 規范，完整梳理高效過濾器檢漏的定義、核心價值、合規標準、檢測周期、測試方法、權威報告規范及全行業應用場景，結構清晰、重點突出，適配行業宣傳與技術科普?qǐng)鼍啊?/p> 一、高效過濾器核心定義
依據國標 GB/T 13554-2020，高效空氣過濾器（HEPA）指對 0.3μm 懸浮微粒過濾效率≥99.9% 的凈化設備，市面主流應用 H13、H14 等級，超高潔凈場景配套 U15-U17 超高效過濾器。設備由超細玻璃纖維濾材、密封膠體、鋁合金框架、密封減震墊片組成，依托篩分、慣性碰撞、擴散吸附多重原理截留粉塵、細菌、懸浮微粒。作為潔凈車間、無菌區域的最后一道凈化屏障，過濾器的密封完整性直接決定環境潔凈度等級。
高效過濾器檢漏，標準名稱為高效過濾器完整性檢漏測試，區別于工廠出廠效率檢測，特指過濾器安裝、更換、運維后，在實際工況環境下開展的現場完整性驗證。檢測通過專業氣溶膠設備，對濾材本體、邊框密封墊、安裝接縫、風道接口、密封膠體等薄弱點位全覆蓋掃描，精準排查肉眼無法識別的濾材破損、膠體開裂、墊片老化、安裝漏縫等隱性缺陷，量化泄漏數值，確認整套凈化系統的密封與過濾性能達標。
過濾器長期受氣流、震動、溫濕度及拆裝影響，易產生隱性破損、密封失效，肉眼無法發現，檢漏十分必要：
四、國內外權威合規標準與法規? 保障品質、減少報廢：阻斷微粒 / 微生物侵入，避免產品污染、良率下降。
? 合規強制、必檢項目：GMP、潔凈室驗收均為強制必檢，否則無法通過飛檢 / 審計。
? 安全防控、降本節能：防止無菌失效、交叉感染、設備故障；減少漏風能耗、降低運維成本。
? 數據運維、壽命管控：定期數據追蹤老化狀態，精準維修、更換，保障系統長期穩定。
（一）國內標準與法規（含生物安全柜 / 局部?jī)艋?/p>
? GB/T 13554-2020《高效空氣過濾器》：過濾器分級、檢漏判定基礎國標。
? GB/T 25915.3-2010（等同 ISO 14644-3）：潔凈室檢漏核心方法標準，規定掃描法、泄漏率≤0.01%。
? GB 50591-2010《潔凈室施工及驗收規范》：潔凈室驗收、過濾器安裝后檢漏強制要求。
? GB 50457-2019《醫藥工業潔凈廠房設計標準》：制藥車間安裝后必須檢漏，按 GB/T 25915.3 執行。
? GMP（2010）附錄 1 無菌藥品：新裝 / 更換 / 定期檢漏，A/B 級半年、C/D 級一年。
? GB 41918-2022《生物安全柜》（強標）：Ⅱ 級 /Ⅲ 級生物安全柜 HEPA 完整性強制檢漏；可掃描過濾器泄漏率≤0.01%，不可掃描≤0.005%；適用 BSL-2/3/4 實驗室、PCR、負壓柜、無菌操作臺。
? YY/T 1540-2017《醫用 Ⅱ 級生物安全柜核查指南》：醫用生物安全柜年度檢漏、驗收必檢。
? GB 50333-2013《醫院潔凈手術部建筑技術規范》：手術室、ICU、靜配中心末端 HEPA 檢漏，百級區≤0.01%。
（二）國際權威標準與法規
五、高效過濾器檢漏全周期應用場景及官方檢測周期? ISO 14644-3：潔凈室及受控環境 — 檢測方法，全球通用基礎檢漏流程，規定掃描速度、探頭距離、上下游濃度測試方法，是國際檢漏執行的通用準則。
? IEST-RP-CC034：高效過濾器現場檢漏專用標準，國際實操執行標準，明確 PAO/DOP 氣溶膠、掃描速率≤5cm/s、泄漏判定限值≤0.01%。
? EN 1822：高效 / 超高效過濾器分級標準，歐洲過濾器分級與出廠品質標準，劃分 H13/H14/U15-U17，規定局部透過率、整體泄漏限值。
? EU GMP Annex 1（2022 新版）：全球無菌生產強制 HEPA 周期性完整性測試。
? FDA 無菌工藝指南：認可 PAO 氣溶膠檢漏，出口藥企合規依據。
檢漏工作貫穿潔凈室竣工驗收、日常運維、年度驗證全流程，各場景合規周期明確、不可省略：
六、主流高效過濾器檢漏測試方法及設備應用? 新裝 / 更換竣工驗收：潔凈室新建、改造、過濾器整體更換后，必須 100% 全覆蓋檢漏，驗收合格方可投產。
? 常態化周期巡檢：制藥 A/B 級潔凈區半年一檢，C/D 級潔凈區一年一檢；電子、噴涂、新能源等高潔凈車間年度一檢。
? 年度合規再驗證：所有潔凈車間每年需完成全套性能再驗證，過濾器檢漏為核心必測項。
? 異常工況專項復測：潔凈度超標、壓差異常、設備停機重啟、維護拆裝后，必須即時復測整改。
? 局部?jī)艋O(shè)備專項檢漏：生物安全柜、PCR 柜、無菌操作臺、層流罩、負壓隔離艙每半年至一年檢漏一次；新裝 / 移位 / 維修后必檢。
（一）主流高效過濾器檢漏測試方法

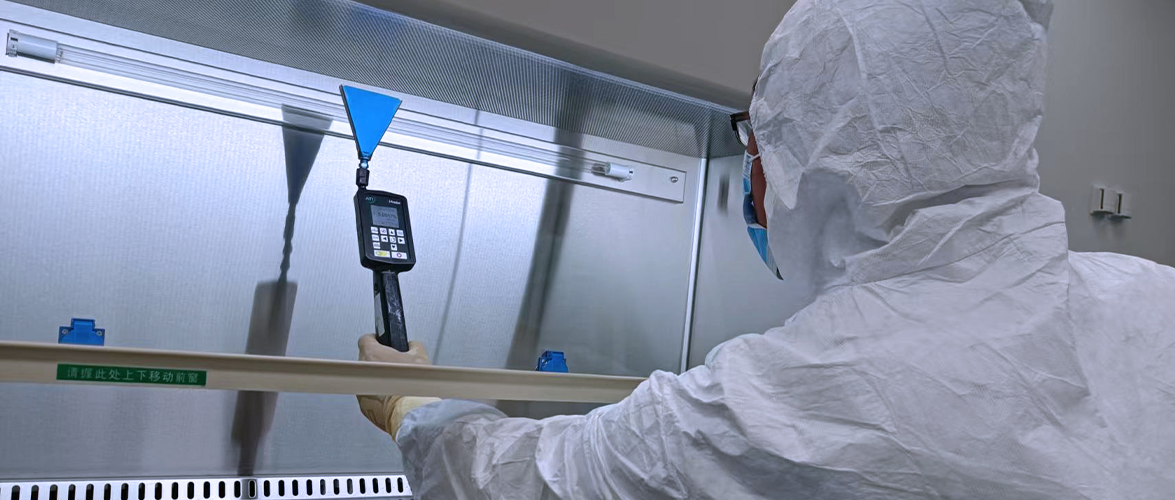

目前國內外所有合規標準唯一認可的法定方法為氣溶膠光度計法，ISO 14644 3 將其明確分為 掃描法（局部檢漏） 與 整體法（透過率法） 兩類，其中掃描法為現場檢漏首選、最常用、可定位漏點；整體法多用于無法掃描或僅需整體確認的場景。兩種方法均采用 PAO（或 DOP）氣溶膠 + 光度計，數據可量化、可溯源、精度高，適配所有等級高效過濾器（H13/H14/U15+）。
| 方法 | 掃描法（ISO 14644-3 首選） | 整體法（或稱透過率法，ISO 14644-3 備選） |
|---|---|---|
| 適用環境 | 可接近、可掃描的末端 HEPA/ULPA 過濾器（潔凈室頂棚、側送風口、層流罩、生物安全柜可掃描面等），用于定位泄漏位置 + 定量泄漏率，是 GMP、潔凈室驗收、日常運維的標準現場檢漏方法。 | 無法直接掃描的過濾器（如安裝在密閉箱體內、無操作面、超大尺寸、風道深處、部分舊款生物安全柜不可掃描面），僅用于整體透過率驗證、不定位漏點。 |
| 原理 | 在過濾器上游風道 / 靜壓箱內發生均勻 PAO 氣溶膠，穩定上游濃度（通常 10–20 μg/L）；手持光度計探頭在過濾器濾材表面、邊框、密封墊、安裝接縫、框架四角、膠體接縫、法蘭連接處進行逐點掃描，實時讀取下游濃度，計算局部泄漏率。 | 上游通入均勻 PAO 氣溶膠并穩定濃度；將光度計采樣口置于過濾器下游混合均勻區域，測量整體下游平均濃度，計算過濾器整體透過率 / 泄漏率，判斷是否達標。 |
| 操作要點 |
? 探頭距離濾面：≤2 cm； ? 掃描速度：≤5 cm/s； ? 掃描路徑：全覆蓋、無遺漏，接縫處需重點往返掃描； ? 泄漏判定：** 局部泄漏率 ≤0.01%（即透過率≤1×10??）** 為合格；生物安全柜不可掃描面限值更嚴（≤0.005%）。 |
? 需保證上下游氣流充分混合、濃度均勻； ? 下游采樣點需避開局部渦流、靠近過濾器中心； ? 泄漏判定：同掃描法，** 整體泄漏率 ≤0.01%** 為合格；不可掃描面按更嚴標準執行。 |
| 優點 | 精準定位漏點、可現場標記、便于整改、數據直觀、合規認可度最高； | 測試速度快、無需近距離掃描、適合封閉 / 不可接近過濾器； |
| 缺點 | 耗時較長，需逐面逐縫掃描。 | 無法精準定位漏點，僅作整體性能驗證； |
通用流程（兩種方法共用）
1. 工況準備：穩定潔凈室風量、壓差、溫濕度，關閉無關排風 / 回風；
2. 上游發煙：氣溶膠發生器產生 PAO 氣溶膠，在靜壓箱內充分混合，穩定上游濃度并記錄；
3. 下游檢測：按掃描法或整體法要求，用光度計逐點掃描或整體采樣，實時記錄數據；
4. 判定與整改：泄漏率超標區域標記、整改（補膠、換墊、重裝），整改后必須復檢，直至全點合格；
5. 數據歸檔：原始數據、濃度記錄、漏點圖、整改記錄納入 CMA 報告，長期留存?zhèn)洳椤?/p>
兩種方法均需使用經校準、帶溯源證書的氣溶膠發生器與光度計，確保數據合規有效。
（二）關鍵檢測設備應用
ATI 2J/2J PRO 光度計
· 數據符合21 CFR Part 11 要求
· 提供ISO/IEC 17025 認證校準
· 可由外置電池供電，便于便攜使用
· 多級用戶訪問，提升數據完整性和安全性
· 用戶可自行執行固件更新
ATI 2I 光度計
· 主機配備4.3英寸液晶屏幕簡化了設備操作
· 搭配iprobe掃描探頭簡化操作
· 通過USB接口下載或可選的打印機打印報告
· 2i配備流量監控裝置和脈沖寬度可調節采樣泵
· 氣溶膠抑噪功能可在低混合程度情況檢測濃度
ATI 4B 氣溶膠發生器
· 調節氣溶膠濃度輸出，滿足不同應用需求
· 可應用于生物安全柜和通風柜
· 可應用于醫療設施和潔凈室
· 可應用于獨立過濾器認證機構
· 可應用于醫藥制造商
ATI 5D 氣溶膠發生器
· 高濃度的氣溶膠輸出
· 可適用于不同的空調系統流速
· 可使用多種類型氣溶膠
· 堅固，便于攜帶
· 安全保障的操作使用
ATI 6D 氣溶膠發生器
· 集成壓縮機，無需借助其他氣源
· 允許使用多種試劑
· 集成壓力表可確保噴嘴上的正確壓力
· 空氣流速200~2000cfm測試各種過濾系統
· 前面帶有電源線收納槽
ATI PAO-4 氣溶膠
PAO試劑為FDA監管的濾器泄漏檢測應用提供了美國食品藥品監督管理局批準的DOP替代品。PAO獲得美國陸軍外科總監批準，并被美國軍方用作DOP的過濾器和口罩測試流程的替代品。
高效過濾器檢漏 CMA 檢測報告是潔凈室合規運營、應對監管核查、通過客戶審計的唯一法定有效憑證，也是行業招投標、出口審核、車間驗收的核心資料，區別于普通自測記錄，具備法律效力與權威性，是所有潔凈企業的必備文件。
九、總結? 生物醫藥制藥行業：無菌制劑、凍干針劑、疫苗、生物制品、中藥提純 GMP 車間，國家強監管剛需。
? 醫療器械行業：二類 / 三類無菌器械、植入耗材、醫用防護產品、無菌包裝車間。
? 醫療凈化（醫院）：手術室、ICU、負壓隔離病房、新生兒監護室、靜配中心、消毒供應中心、內鏡中心、發熱門診負壓區。
? 科研 / 實驗室領域：BSL-2/3/4 生物安全實驗室、PCR 實驗室、微生物 / 理化實驗室、動物房、無菌實驗室、層流罩、生物安全柜、超凈工作臺。
? 精密電子半導體：芯片、晶圓、封裝測試、液晶面板、電路板無塵車間。
? 新能源鋰電：正負極、電芯、儲能電池、封裝潔凈車間。
? 食品 / 保健品 / 化妝品：無菌灌裝、乳制品、保健食品、無菌化妝品車間。
? 航空航天 / 軍工：精密零部件、航天器材、航空設備、軍工無塵制造區。
? 其他潔凈行業：光學儀器、精密儀器、無菌包裝、高端噴涂、核工業、受控潔凈區、負壓隔離艙、潔凈工作臺。
高效過濾器檢漏是全行業潔凈環境穩定運行的合規底線，貫穿醫藥、醫療、科研、電子、新能源、食品、軍工及各類局部?jī)艋O(shè)備（生物安全柜、層流罩、手術室）。通過標準化氣溶膠檢漏 + CMA 法定報告，可全面通過 GMP 核查、行業驗收、客戶審計，長效保障潔凈車間穩定、合規、安全運營。
